小型负压精馏塔

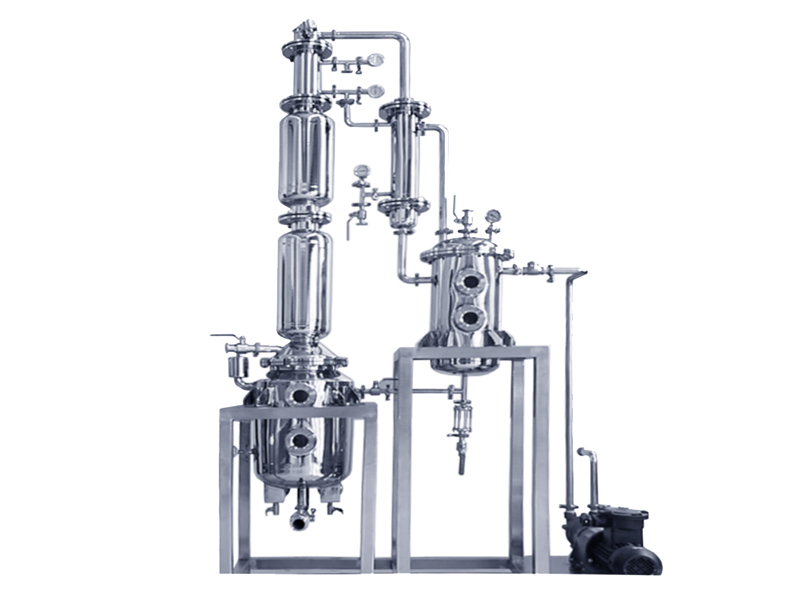

小型中试真空精馏柱

不锈钢小型中试真空精馏柱广泛应用于高校、科研中心、工厂实验室等对溶剂回收，物料浓缩，溶剂精馏新工艺研发、中试装置、参数的研究。

不锈钢小型中试真空精馏柱主要用于制药、化工、原料药加工等领域，从废液中蒸发、蒸馏甲醇、乙醇、丙酮等溶剂。

不锈钢小型中试真空精馏柱工作原理:

由于不同溶剂的浸出温度不同，所以低沸点的溶剂先从母液中蒸馏蒸发，蒸发出来的溶剂由冷凝器冷凝并收集在收集罐中，因此该设备也可用于溶剂回收和溶剂精馏的目的。

不锈钢小型中试真空精馏柱功能：

1)蒸发器浓缩罐:又称母液罐，原液可通过手动或输送泵注入，浓缩罐设有液位计，可指示内部原料高度水平，控制进口原料容量。

2)蒸馏柱:也称蒸馏塔，是一种长而高的塔，塔内装有填料，它是不锈钢材料或铜材料，可使蒸发的溶剂挡板和回流，使溶剂浓度提升，因此出料溶剂纯度可通过蒸馏塔的高度和填料来调节。

3)冷凝器:用于冷凝蒸发的溶剂，因此应配备冷却水或冷冻水作为冷媒。

4)收集罐:用来储蒸发出来的溶剂，由于收集罐容量有限，所以只用作缓冲罐，收集罐的出口可与溶剂输送泵连接，将溶剂排到一个大的储罐中，收集系统也可以设计成自动控制系统，它可以自动控制收集罐的液位高度和输送泵。

5).管道和阀门管件

6)真空系统(可选)

7)控制系统:PLC自动控制或按钮控制型
